产品概述
IS、IR型卧式单级单吸清水离心泵
本离心泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。供吸送清水及物理化学性质类似水不含固体颗粒的液体。广泛适用于工农业及城市、排水、消防供水等。
IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，
能互换；全系列泵的悬架也只有四种。
泵转速分为2900和1450转／分两种。
性能如下： 2900转／分 1450转／分
最大流量： 240米3／分400米3／分
最高总扬程： 125米 55米
最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)
最高工作温度：80℃
允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。
性能参数
|
IS型卧式离心泵
|
|
型 号
|
流量
|
扬程
|
转速
|
电机功率
|
口径mm
|
|
mз/h
|
m
|
r/min
|
KW
|
吸入
|
排出
|
|
IS50-32-125
|
12.5
|
20
|
2900
|
2.2
|
50
|
32
|
|
6.3
|
5
|
1450
|
0.55
|
50
|
32
|
|
IS50-32-160
|
12.5
|
32
|
2900
|
3
|
50
|
32
|
|
6.3
|
8
|
1450
|
0.55
|
50
|
32
|
|
IS50-32-200
|
12.5
|
50
|
2900
|
0.5
|
50
|
32
|
|
6.3
|
12.5
|
1450
|
0.75
|
50
|
32
|
|
IS50-32-250
|
12.5
|
80
|
2900
|
11
|
50
|
32
|
|
6.3
|
20
|
1450
|
1.5
|
50
|
32
|
|
IS65-50-125
|
25
|
20
|
2900
|
3
|
65
|
50
|
|
12.5
|
5
|
1450
|
0.55
|
65
|
50
|
|
IS65-50-160
|
25
|
32
|
2900
|
5.5
|
65
|
50
|
|
12.5
|
8
|
1450
|
0.75
|
65
|
50
|
|
IS65-40-200
|
25
|
50
|
2900
|
7.5
|
65
|
40
|
|
12.5
|
12.5
|
1450
|
1.1
|
65
|
40
|
|
IS65-40-250
|
25
|
80
|
2900
|
15
|
65
|
40
|
|
12.5
|
20
|
1450
|
2.2
|
65
|
40
|
|
IS65-40-315
|
25
|
125
|
2900
|
30
|
65
|
40
|
|
12.5
|
32
|
1450
|
4
|
65
|
40
|
|
IS80-65-125
|
50
|
20
|
2900
|
5.5
|
80
|
65
|
|
25
|
5
|
1450
|
0.75
|
80
|
65
|
|
IS80-65-160
|
50
|
32
|
2900
|
7.5
|
80
|
65
|
|
25
|
8
|
1450
|
1.5
|
80
|
65
|
|
IS80-50-200
|
50
|
50
|
2900
|
15
|
80
|
50
|
|
25
|
12.5
|
1450
|
2.2
|
80
|
50
|
|
IS80-50-250
|
50
|
80
|
2900
|
22
|
80
|
50
|
|
25
|
20
|
1450
|
3
|
80
|
50
|
|
IS80-50-315
|
50
|
125
|
2900
|
37
|
80
|
50
|
|
25
|
32
|
1450
|
5.5
|
80
|
50
|
|
IS100-80-125
|
100
|
20
|
2900
|
11
|
100
|
80
|
|
50
|
5
|
1450
|
1.5
|
100
|
80
|
|
IS100-80-160
|
100
|
32
|
2900
|
15
|
100
|
80
|
|
50
|
8
|
1450
|
2.2
|
100
|
80
|
|
IS100-65-200
|
100
|
50
|
2900
|
22
|
100
|
65
|
|
50
|
12.5
|
1450
|
4
|
100
|
65
|
|
IS100-65-250
|
100
|
80
|
2900
|
37
|
100
|
65
|
|
50
|
20
|
1450
|
5.5
|
100
|
65
|
|
IS100-65-315
|
100
|
125
|
2900
|
75
|
100
|
65
|
|
50
|
32
|
1450
|
11
|
100
|
65
|
|
IS125-100-200
|
200
|
50
|
2900
|
45
|
125
|
100
|
|
100
|
12.5
|
1450
|
7.5
|
125
|
100
|
|
IS125-100-250
|
200
|
80
|
2900
|
75
|
125
|
100
|
|
100
|
20
|
1450
|
11
|
125
|
100
|
|
IS125-100-315
|
200
|
125
|
2900
|
110
|
125
|
100
|
|
100
|
32
|
1450
|
15
|
125
|
100
|
|
IS125-100-400
|
100
|
50
|
1450
|
30
|
125
|
100
|
|
IS150-125-250
|
200
|
20
|
1450
|
18.5
|
150
|
125
|
|
IS150-125-315
|
200
|
32
|
1450
|
30
|
150
|
125
|
|
IS150-125-400
|
200
|
50
|
1450
|
45
|
150
|
125
|
|
IS200-150-250
|
400
|
20
|
1450
|
37
|
200
|
150
|
|
IS200-150-315
|
400
|
32
|
1450
|
55
|
200
|
150
|
|
IS200-150-400
|
400
|
50
|
1450
|
90
|
200
|
150
|
|

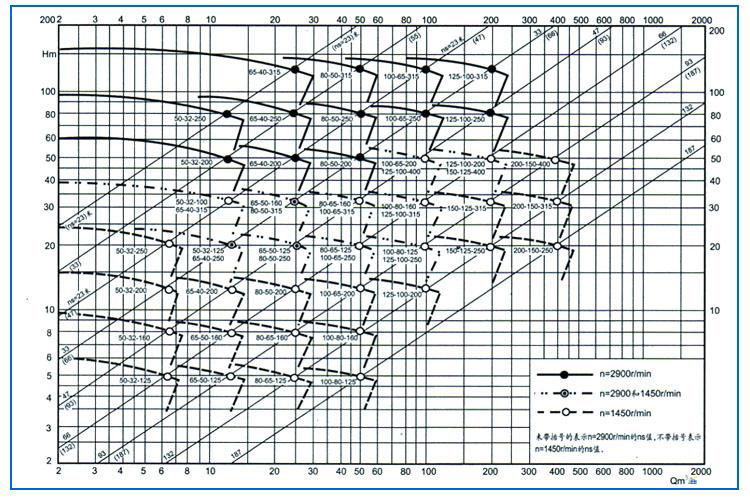

性能图谱

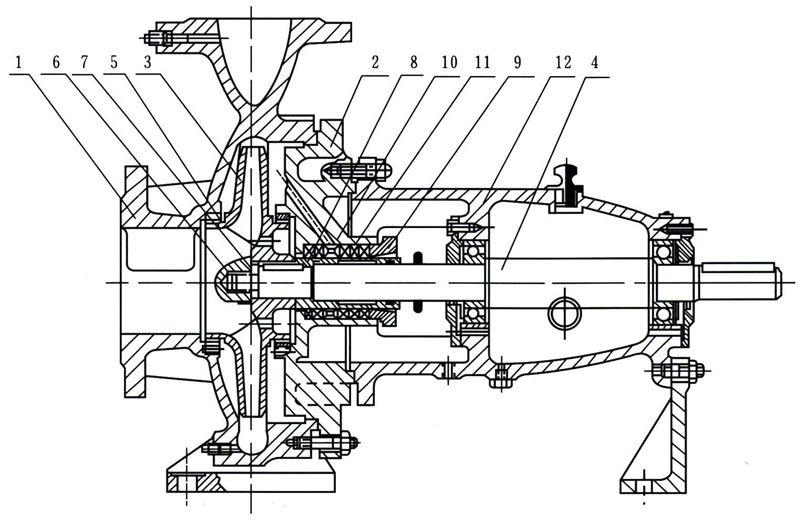

结构图纸
1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈
8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件

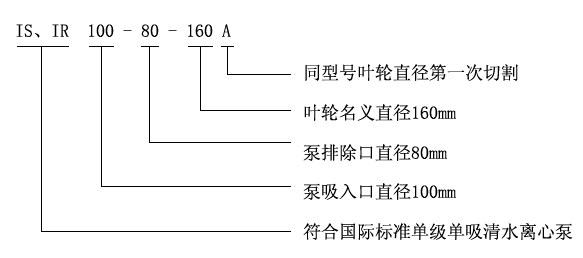

型号定义
