FZB型氟塑料自吸泵
FZB系列氟塑料自吸泵以下为系列产品选型范围,具体型号参考性能参数表
口径范围 : 25~80mm
流量范围 : 1.5~60m3/h
扬程范围 : 15~50m



产品概述

FZB系列氟塑料自吸泵 泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB自吸泵最突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的最佳选择。
技术参数:
流量:1.5~60m3/h;
扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。

适用范围

FZB自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位的选泵设备之一。




性能参数

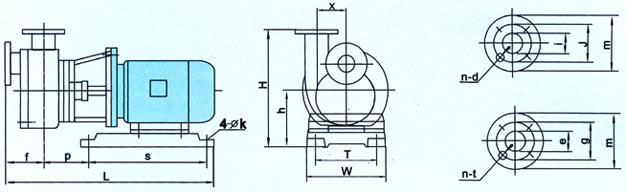

安装尺寸


型 号 外型及安装尺寸 进口法兰尺寸 出口法兰尺寸
L S P f W T H h x k i j m n-d e g n 4-t
短支架 32FZB-15 450 100 160 80 180 140 230 90 55 10 32 90 120 4-11 32 90 120 4-11
40FZB-20 590 310 160 110 220 170 305 140 65 12 40 100 130 4-13 40 100 130 4-13
40FZB-30 590 310 160 110 220 170 305 140 80 12 40 100 130 4-13 40 100 130 4-13
50FZB-20 590 310 160 110 220 170 305 140 65 12 50 100 130 4-13 50 100 130 4-13
50FZB-30 590 310 160 110 220 170 305 140 80 12 50 100 130 4-13 50 100 130 4-13
系列 型 号 外型及安装尺寸 进口法兰尺寸 出口法兰尺寸
L S P f W T H h x k i j m n-d e g n n-t
长支架 65FZB-20L 1100 600 250 180 390 350 440 212 80 20 65 145 185 4-18 50 125 165 4-18
65FZB-30L 1200 660 300 200 450 400 480 232 100 24 65 145 185 4-18 50 125 165 4-48
80FZB-20L 1200 660 300 200 450 400 480 232 100 24 80 160 200 8-18 65 145 185 4-18
80FZB-30L 1240 740 330 210 500 450 520 260 110 24 80 160 200 8-18 65 145 185 4-18

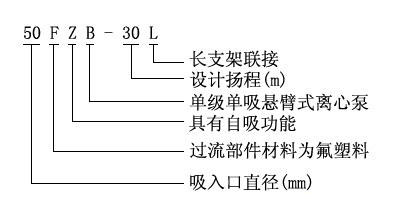

型号定义
