磁力泵系列 您现在的位置:首页 >> 产品中心 >> 磁力泵系列
Loading...
CQB-F型氟塑料磁力泵
CQB-F型氟塑料磁力泵以下为系列产品选型范围,具体型号参考性能参数表
口径范围 : 15-100/15-80(mm)
流量范围 : 1.8-100(m3/h)
扬程范围 : 8-32(m)



产品概述
CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品,并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是目前世界上最优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。
CQB-F型氟塑料磁力泵产品特点
CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀的“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。
安装与调试
(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后,?慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
(六)泵停止工作前,应先关闭排出阀门,然后切断电源。



性能参数

型            号

口径(mm)

流量 (m3/h)

扬程 (m)

电机功率 (kW)

电 压
 (V)

材 质

进口

出口

CQB15-10-85F

15

15

1.8

8

0.12

220/380




CQB20-15-105F

25

18

3

12

0.37

220/380

CQB32-25-125F

32

25

3.2

20

0.75

380

CQB32-25-145F

32

25

3.2

25

0.75

380

CQB40-32-115F

40

32

6.3

15

0.75

380

CQB40-32-145F

40

32

6.3

25

1.5

380

CQB40-32-160F

40

32

6.3

32

2.2

380

CQB50-40-125F

50

40

12.5

20

2.2

380

CQB50-40-160F

50

40

12.5

32

3

380

CQB65-50-125F

65

50

25

20

3

380

CQB65-50-160F

65

50

25

32

5.5

380

CQB80-65-125F

80

65

50

20

7.5

380

CQB80-65-160F

80

65

50

32

11

380

CQB100-80-125F

100

80

100

20

11

380

CQB100-80-160F

100

80

100

32

18.5

380

注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

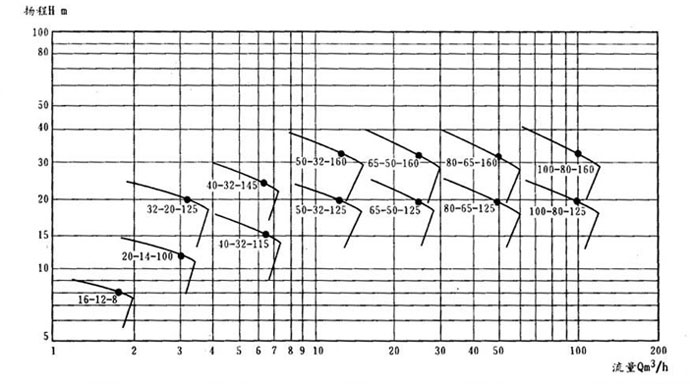

性能图谱

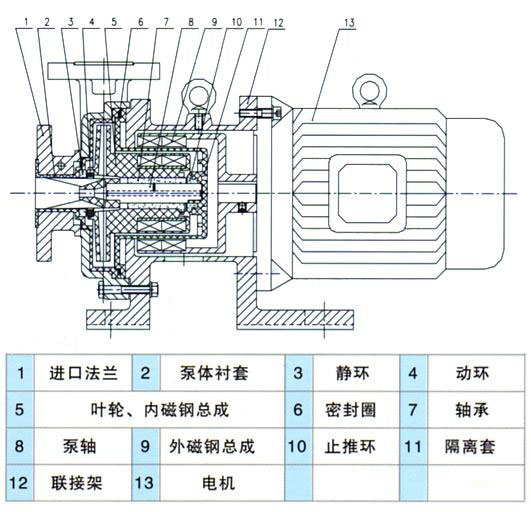

结构图纸

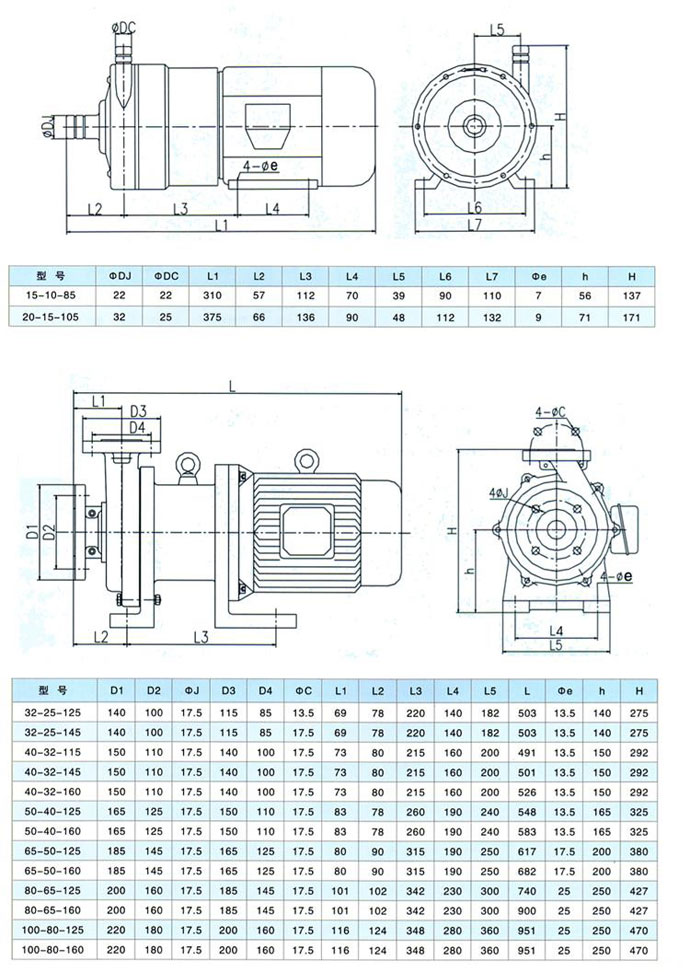

安装尺寸

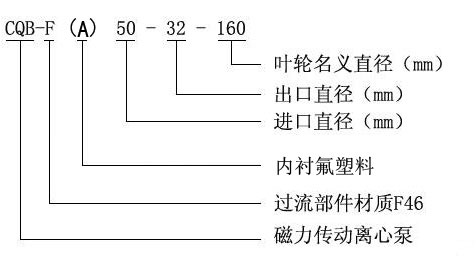

型号定义
上一篇:  CQB型磁力驱动泵
下一篇:  CQB-G型高温磁力泵
