离心泵系列 您现在的位置 您现在的位置:首页 >> 产品中心 >> 离心泵系列
ISG立式单级离心泵
  • ISG立式单级离心泵
Loading...
ISG立式单级离心泵
ISG立式管道离心泵以下为系列产品选型范围,具体型号参考性能参数表口径范围:15-500(mm)流量范围:1.1-1450(m3/h)扬程范围:7-150(m)



产品概述

产品特点:
1、泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。
4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
适用范围:
1. ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3. GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4. IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5. YG立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6. IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。




性能参数
型 号 流量 扬程(m) 效率 (%) 转速(r/min) 电机功率(kw) 汔蚀余量(m)
m3/h l/s
15-80 1.5 0.42 8 34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 0.75 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-125A 3.6 1.0 16 35 2900 0.55 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
40-100 6.3

1.75

12.5 54 2900 0.55 2.3
40-100A 5.6 1.56 10 52 2900 0.37 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 232 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4.0 2.3
40-200A 5.9 1.64 44 31 2900 3.0 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4.0 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.305 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3.0 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.44 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4.0 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3.0 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.6 3.25 44 45 2900 4.0 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.3
50-100(I)A 22.3 6.19 10 38 2900 1.1 2.3
50-125(I) 25 6.94 20 37 2900 3.0 2.3
50-125(I)A 22.3 6.19 16 36 2900 2.2 2.3
50-160(I) 25 6.94 32 63 2800 4.0 2.5
50-160(I)A 23.4 6.5 28 62 2800 4.0 2.5
50-160(I)B 21.6 6.0 24 58 2900 3.0 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15.0 2.5
50-250(I)A 23.4 6.5 70 50 2900 11.0 2.5
50-250(I)B 21.6 6.0 60 49 2900 11.0 2.5
50-315(I) 25 6.94 125 40 2900 30.0 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15.0 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4.0 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 3.0
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13 28 70 2900 7.5 3.0
65-160(I)B 43.3 12 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13 70 59 2900 18.5 3.0
65-250(I)B 43.3 12 60 58 2900 15 3.0
65-315(I) 50 13.6 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.7 12.4 10 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
80-160 50 13.9 32 71 2900 7.5 3.0
80-160A 46.7 13 28 70 2900 7.5 3.0
80-160B 43.3 12 24 69 2900 5.5 3.0
80-200 50 13.9 50 67 2900 15.0 3.0
80-200A 47 13.1 44 66 2800 11 3.0
80-200B 43.5 12.1 38 65 2800 7.5 3.0
80-250 50 13.9 80 59 2900 22 3.0
80-250B 46.7 13 70 59 2900 18.5 3.0
80-250C 43.3 12 60 58 2900 15 3.0
80-315 50 13.9 125 54 2900 37 3.0
80-315A 46.5 12.9 110 54 2900 30 3.0
80-315B 44.5 12.4 100 53 2900 30 3.0
80-315C 41 11.4 85 51 2900 22 3.0
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 22 4.0
80-200(I)A 83.5 26 44 73 2900 18.5 4.0
80-200(I)B 86.6 24.2 38 71 2900 15 4.0
80-250(I) 100 27.8 80 69 2900 37 4.0
80-250(I)A 83.5 26 7. 68 2900 30 4.0
80-250(I)B 87 24.2 60 66 2900 30 4.0
80-315(I) 100 27.8 125 66 2900 75 4.0
80-315(I)A 95 26.4 113 66 2900 55 4.0
80-315(I)B 90 25 101 65 2900 45 4.0
80-315(I)C 82 22.8 85 63 2900 37 4.0
100-100 100 27.8 12.5 76 2900 5.5 4.5
100-100A 89 24.7 10 74 2900 4 4.5
100-125 100 27.8 20 76 2900 11 4.5
100-125A 89 24.7 16 74 2900 7.5 4.5
100-160 100 27.8 32 76 2900 15 4.5
100-160A 83.5 26 28 74 2900 11 4.5
100-160B 86.6 24.1 24 72 2900 11 4.5
100-200 100 27.8 50 74 2900 22 4.0
100-200A 83.5 26 44 73 2900 18.5 4.0
100-200B 87 24 38 71 2900 15 4.0
100-250 100 27.8 80 69 2900 37 4.0
100-250A 83.5 26 70 68 2900 30 4.0
100-250B 87 24.2 60 66 2900 30 4.0
100-315 100 27.8 125 66 2900 75 4.0
100-315A 95 256.4 113 66 2900 55 4.0
100-315B 90 25 101 65 2900 45 4.0
100-315C 82 22.8 85 63 2900 37 4.0
125-100 160 44.4 125 82 2900 11 4.0
125-100A 143 39.7 10 77 2900 7.5 4.0
125-125 160 44.4 20 80 2900 15 4.0
125-125A 143 39.7 16 77 2900 11 4.0
125-160 160 44.4 32 78 2900 22 4.0
125-160A 150 41.7 28 76 2900 18.5 4.0
125-160B 138 38.3 24 73 2900 15 4.0
125-200 160 44.4 50 77 2900 37 5.5
125-200A 150 41.7 44 76 2900 30 5.5
125-200B 138 38.3 37.5 75 2900 22 5.5
125-250 160 44.4 80 75 2900 55 5.5
125-250A 150 41.7 70 74 2900 45 5.0
125-250B 138 38.3 60 73 2900 37 5.0
125-315 160 44.7 125 70 2900 90 5
125-315A 150 41.7 110 70 2900 75 5
125-315B 143 39.7 100 69 2900 75 5
125-315C 134 37.2 88 67 2900 55 5
150-200 200 55.6 12.5 78 1450 15 3
150-200A 179 49.7 10 76 1450 11 3
150-250 200 55.6 17 79 1450 18.5 3
150-250A 184.4 49.7 17 78 1450 15 3
150-250B 167 49.7 14 76 1450 11 3
150-315 200 55.6 32 78 1450 30 3.5
150-315A 187 51.9 28 77 1450 22 3.5
150-315B 173 48.1 24 76 1450 18.5 3.5
150-400 200 55.6 50 75 1450 45 3.5
150-400A 187 51.9 44 74 1450 37 3.5
150-400B 174 48.3 38 73 1450 30 3.5
150-400C 160 44.4 32 71 1450 22 3.5
150-250(I) 200 55.6 80 76 2900 75 3.5
150-250(I)A 187 51.9 70 75 2900 55 4.5
150-250(I)B 173 48.1 60 74 2900 45 4.5
150-315(I) 200 55.6 125 73 2900 111 4.5
150-315(I)A 187 49.7 110 72 2900 90 4.5
150-315(I)B 173 55.6 95 70 2900 75 4.5
200-200 200 51.2 12.5 78 1450 15 3
200-200A 179 46.4 10 76 1450 11 3
200-250 200 55.6 20 79 1450 18.5 3
200-250A 184.4 51.9 17 78 1450 15 3
200-250B 167 48.1 14 76 1450 11 3
200-315 200 55.6 32 78 1450 30 3
200-315A 187 49.7 28 77 1450 22 3.5
200-315B 173 55.6 24 76 1450 18.5 3.5
200-400 200 51.2 50 75 1450 45 3.5
200-400A 187 46.4 44 74 1450 37 3.5
200-400B 174 55.6 38 73 1450 30 3.5
200-400C 160 51.9 32 71 1450 22 3.5
200-200(I) 400 48.1 12.5 80 1450 22 4
200-200(I)A 358 55.6 10 78 1450 18.5 4
200-250(I) 400 51.9 20 80 1450 30 4
200-250(I)A 358 48.3 16 78 1450 22 4
200-250(I)B 322 44.4 13 75 1450 18.5 4
200-315(I) 400 111.1 32 80 1450 55.5 4
200-315(I)A 374 99.1 28 79 1450 45 4
200-315(I)B 346 89.4 24 78 1450 37 4
200-400(I) 400 111.4 50 81 1450 75 4
200-400(I)A 374 1.3.9 44 80 1450 75 4
200-400(I)B 346 96.1 30 78 1450 55 5
200-400(I)C 320 88.9 32 76 1450 45 5
300-235 720 200 18 81 970 55 5
300-235A 607 182.5 15 79 970 45 5
300-235B 600 167. 12.5 77 970 37 5
300-300 720 200 28 81 970 75 5
300-300A 666 185 24 80 970 75 5
300-300B 623 173.1 21 79 970 55 5
300-380 720 200 44 84 970 132 5
300-380A 666 185 38 80 970 110 5
300-380B 614 170.6 32 78 970 90 5



性能图谱



结构图纸

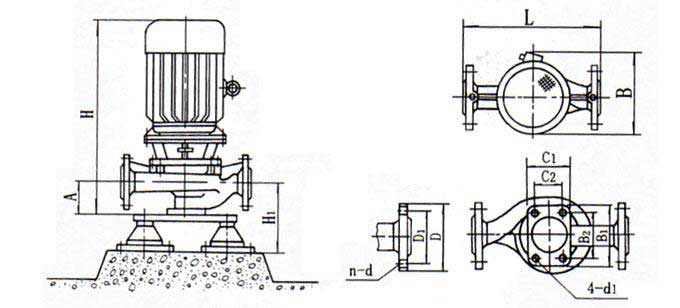

ISG系列立式管道离心泵(结构图)




安装尺寸

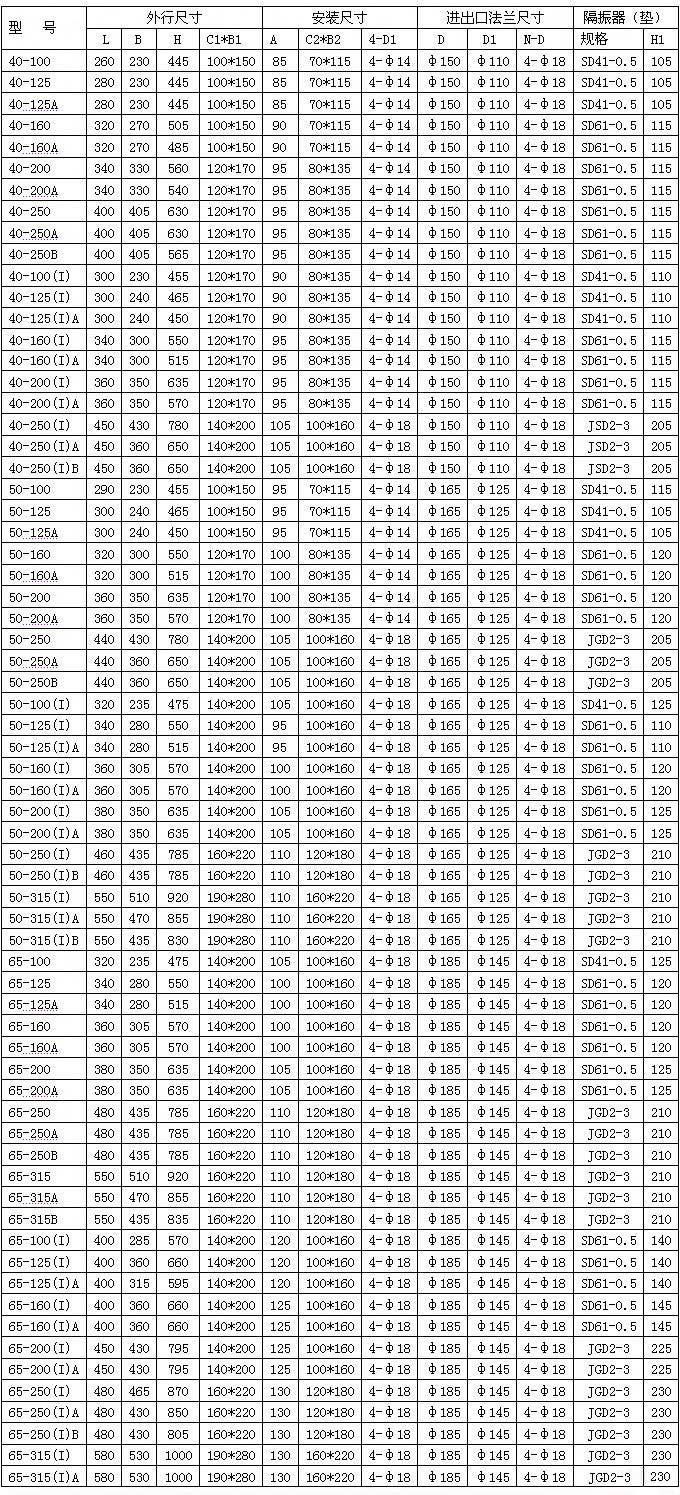

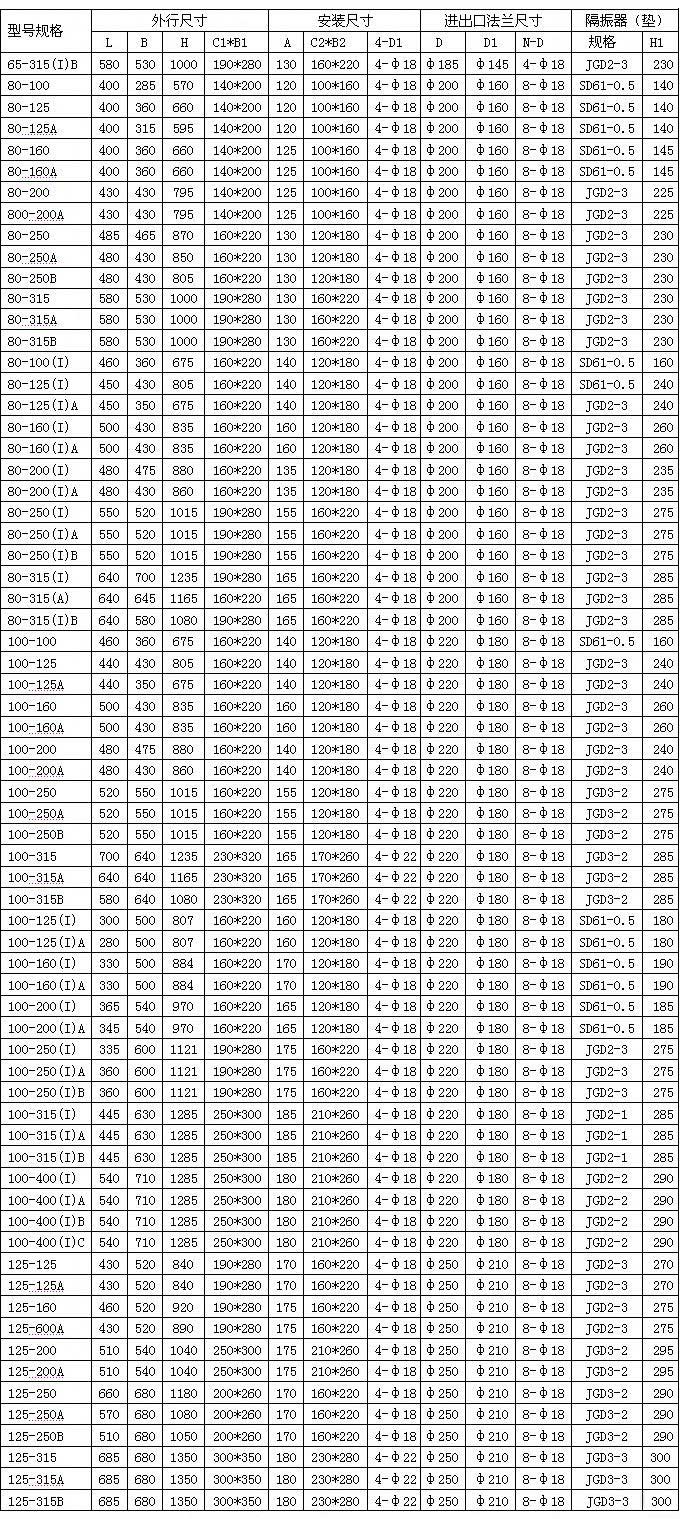

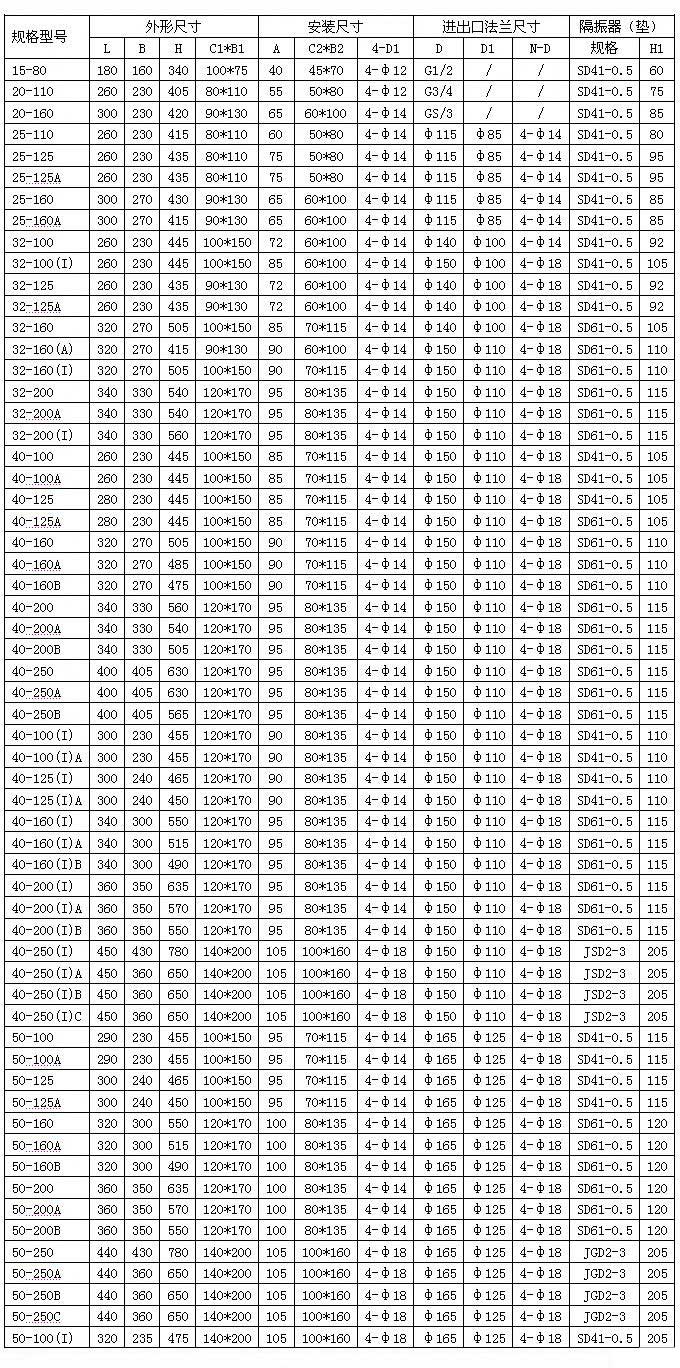

ISG系列立式管道离心泵(安装尺寸)




型号定义
