ISW卧式离心泵
  • ISW卧式离心泵
  • ISW卧式离心泵
Loading...

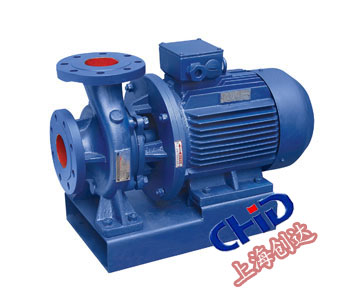

ISW卧式离心泵
ISW型卧式离心泵以下为系列产品选型范围,具体型号参考性能参数表口径范围:15-500(mm)流量范围:1.1-1450(m3/h)扬程范围:7-150(m)



产品概述

产品特点:

运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。

维修方便:更换密封、轴承,简易方便。

占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

工作条件:

1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃,相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

1ISW卧式清水泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

2、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。

3、SWH卧式化工泵,供输送不含固体颗料,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20~C~+120℃。

4、lSWB卧式管道油泵,供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体,被输送介质温度为一20~C~+120℃




性能参数
型 号 流量 扬程(m) 效率 (%) 转速(r/min) 电机功率(kw) 汔蚀余量(m)
m3/h l/s
15-80 1.5 0.42 8 34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 0.75 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-125A 3.6 1.0 16 35 2900 0.55 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
40-100 6.3

1.75

12.5 54 2900 0.55 2.3
40-100A 5.6 1.56 10 52 2900 0.37 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 232 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4.0 2.3
40-200A 5.9 1.64 44 31 2900 3.0 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4.0 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.305 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3.0 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.44 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4.0 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3.0 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.6 3.25 44 45 2900 4.0 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.3
50-100(I)A 22.3 6.19 10 38 2900 1.1 2.3
50-125(I) 25 6.94 20 37 2900 3.0 2.3
50-125(I)A 22.3 6.19 16 36 2900 2.2 2.3
50-160(I) 25 6.94 32 63 2800 4.0 2.5
50-160(I)A 23.4 6.5 28 62 2800 4.0 2.5
50-160(I)B 21.6 6.0 24 58 2900 3.0 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15.0 2.5
50-250(I)A 23.4 6.5 70 50 2900 11.0 2.5
50-250(I)B 21.6 6.0 60 49 2900 11.0 2.5
50-315(I) 25 6.94 125 40 2900 30.0 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15.0 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4.0 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 3.0
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13 28 70 2900 7.5 3.0
65-160(I)B 43.3 12 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13 70 59 2900 18.5 3.0
65-250(I)B 43.3 12 60 58 2900 15 3.0
65-315(I) 50 13.6 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.7 12.4 10 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
80-160 50 13.9 32 71 2900 7.5 3.0
80-160A 46.7 13 28 70 2900 7.5 3.0
80-160B 43.3 12 24 69 2900 5.5 3.0
80-200 50 13.9 50 67 2900 15.0 3.0
80-200A 47 13.1 44 66 2800 11 3.0
80-200B 43.5 12.1 38 65 2800 7.5 3.0
80-250 50 13.9 80 59 2900 22 3.0
80-250B 46.7 13 70 59 2900 18.5 3.0
80-250C 43.3 12 60 58 2900 15 3.0
80-315 50 13.9 125 54 2900 37 3.0
80-315A 46.5 12.9 110 54 2900 30 3.0
80-315B 44.5 12.4 100 53 2900 30 3.0
80-315C 41 11.4 85 51 2900 22 3.0
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 22 4.0
80-200(I)A 83.5 26 44 73 2900 18.5 4.0
80-200(I)B 86.6 24.2 38 71 2900 15 4.0
80-250(I) 100 27.8 80 69 2900 37 4.0
80-250(I)A 83.5 26 7. 68 2900 30 4.0
80-250(I)B 87 24.2 60 66 2900 30 4.0
80-315(I) 100 27.8 125 66 2900 75 4.0
80-315(I)A 95 26.4 113 66 2900 55 4.0
80-315(I)B 90 25 101 65 2900 45 4.0
80-315(I)C 82 22.8 85 63 2900 37 4.0
100-100 100 27.8 12.5 76 2900 5.5 4.5
100-100A 89 24.7 10 74 2900 4 4.5
100-125 100 27.8 20 76 2900 11 4.5
100-125A 89 24.7 16 74 2900 7.5 4.5
100-160 100 27.8 32 76 2900 15 4.5
100-160A 83.5 26 28 74 2900 11 4.5
100-160B 86.6 24.1 24 72 2900 11 4.5
100-200 100 27.8 50 74 2900 22 4.0
100-200A 83.5 26 44 73 2900 18.5 4.0
100-200B 87 24 38 71 2900 15 4.0
100-250 100 27.8 80 69 2900 37 4.0
100-250A 83.5 26 70 68 2900 30 4.0
100-250B 87 24.2 60 66 2900 30 4.0
100-315 100 27.8 125 66 2900 75 4.0
100-315A 95 256.4 113 66 2900 55 4.0
100-315B 90 25 101 65 2900 45 4.0
100-315C 82 22.8 85 63 2900 37 4.0
125-100 160 44.4 125 82 2900 11 4.0
125-100A 143 39.7 10 77 2900 7.5 4.0
125-125 160 44.4 20 80 2900 15 4.0
125-125A 143 39.7 16 77 2900 11 4.0
125-160 160 44.4 32 78 2900 22 4.0
125-160A 150 41.7 28 76 2900 18.5 4.0
125-160B 138 38.3 24 73 2900 15 4.0
125-200 160 44.4 50 77 2900 37 5.5
125-200A 150 41.7 44 76 2900 30 5.5
125-200B 138 38.3 37.5 75 2900 22 5.5
125-250 160 44.4 80 75 2900 55 5.5
125-250A 150 41.7 70 74 2900 45 5.0
125-250B 138 38.3 60 73 2900 37 5.0
125-315 160 44.7 125 70 2900 90 5
125-315A 150 41.7 110 70 2900 75 5
125-315B 143 39.7 100 69 2900 75 5
125-315C 134 37.2 88 67 2900 55 5
150-200 200 55.6 12.5 78 1450 15 3
150-200A 179 49.7 10 76 1450 11 3
150-250 200 55.6 17 79 1450 18.5 3
150-250A 184.4 49.7 17 78 1450 15 3
150-250B 167 49.7 14 76 1450 11 3
150-315 200 55.6 32 78 1450 30 3.5
150-315A 187 51.9 28 77 1450 22 3.5
150-315B 173 48.1 24 76 1450 18.5 3.5
150-400 200 55.6 50 75 1450 45 3.5
150-400A 187 51.9 44 74 1450 37 3.5
150-400B 174 48.3 38 73 1450 30 3.5
150-400C 160 44.4 32 71 1450 22 3.5
150-250(I) 200 55.6 80 76 2900 75 3.5
150-250(I)A 187 51.9 70 75 2900 55 4.5
150-250(I)B 173 48.1 60 74 2900 45 4.5
150-315(I) 200 55.6 125 73 2900 111 4.5
150-315(I)A 187 49.7 110 72 2900 90 4.5
150-315(I)B 173 55.6 95 70 2900 75 4.5
200-200 200 51.2 12.5 78 1450 15 3
200-200A 179 46.4 10 76 1450 11 3
200-250 200 55.6 20 79 1450 18.5 3
200-250A 184.4 51.9 17 78 1450 15 3
200-250B 167 48.1 14 76 1450 11 3
200-315 200 55.6 32 78 1450 30 3
200-315A 187 49.7 28 77 1450 22 3.5
200-315B 173 55.6 24 76 1450 18.5 3.5
200-400 200 51.2 50 75 1450 45 3.5
200-400A 187 46.4 44 74 1450 37 3.5
200-400B 174 55.6 38 73 1450 30 3.5
200-400C 160 51.9 32 71 1450 22 3.5
200-200(I) 400 48.1 12.5 80 1450 22 4
200-200(I)A 358 55.6 10 78 1450 18.5 4
200-250(I) 400 51.9 20 80 1450 30 4
200-250(I)A 358 48.3 16 78 1450 22 4
200-250(I)B 322 44.4 13 75 1450 18.5 4
200-315(I) 400 111.1 32 80 1450 55.5 4
200-315(I)A 374 99.1 28 79 1450 45 4
200-315(I)B 346 89.4 24 78 1450 37 4
200-400(I) 400 111.4 50 81 1450 75 4
200-400(I)A 374 1.3.9 44 80 1450 75 4
200-400(I)B 346 96.1 30 78 1450 55 5
200-400(I)C 320 88.9 32 76 1450 45 5
300-235 720 200 18 81 970 55 5
300-235A 607 182.5 15 79 970 45 5
300-235B 600 167. 12.5 77 970 37 5
300-300 720 200 28 81 970 75 5
300-300A 666 185 24 80 970 75 5
300-300B 623 173.1 21 79 970 55 5
300-380 720 200 44 84 970 132 5
300-380A 666 185 38 80 970 110 5
300-380B 614 170.6 32 78 970 90 5




性能图谱

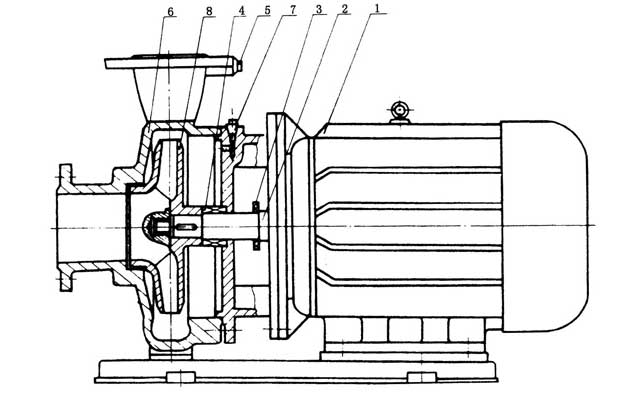

结构图纸



 1 电动机:直接与水泵联接传送动力,采用名牌电机。
 2 泵轴:与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。无噪音和振动现象,采用镀铬处理,增强了使用寿命。
 3 挡水圈:防止因密封漏水而使电机进水。
 4 机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
 5 取压塞:可安装压力表直观监控泵的正常高效运行
 6 泵体:压出塞和吸入室采用优秀水力模型设计而成,既美观又高效,设有安装底脚,便于安装和运行稳固。
 7 放气塞:灌泵时排净泵内空气,保证了泵的正常启动。
 8 叶轮:采用先进的水力模型设计而成,具有高效率,可靠性好等特点。




安装尺寸

ISW型卧式管道离心泵(安装尺寸)





型号定义
